細(xì)集料是抹灰石膏砂漿的主要組分，約占抹灰石膏砂漿體積總量的50%～60%，其性質(zhì)的好壞將直接影響到新拌抹灰石膏砂漿和硬化后抹灰石膏砂漿的性能，如和易性、強(qiáng)度、耐久性等。已有文獻(xiàn)介紹，減水劑對抹灰石膏砂漿中砂子含泥量十分敏感，既能影響抹灰石膏砂漿的塌落度損失，在砂子含泥量超過3%時還會對強(qiáng)度產(chǎn)生不利影響。事實(shí)上，除了砂子含泥量之外，砂子的其他性質(zhì)也將對聚羧酸減水劑的適應(yīng)性產(chǎn)生影響，進(jìn)而影響抹灰石膏砂漿的各項(xiàng)指標(biāo)。

　　（1）細(xì)集料對和易性的影響

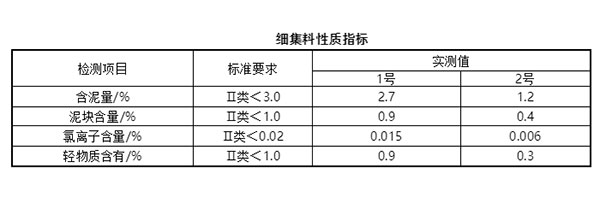

　　下圖中列出國家標(biāo)準(zhǔn)GB14684-2001中規(guī)定的1號砂與2號砂兩種細(xì)集料的性質(zhì)指標(biāo)。采用2號砂子拌制的抹灰石膏砂漿沒有出現(xiàn)分層、離析，也沒有出現(xiàn)泌水現(xiàn)場，黏聚性和保水性較好，而采用1號砂子拌制的抹灰石膏砂漿出現(xiàn)了泌水現(xiàn)象，和易性欠佳。

　　使用同一種砂子，選取不同組膠凝材料時，抹灰石膏砂漿的和易性基本一致，說明該工程現(xiàn)場使用的膠凝材料對抹灰石膏砂漿和易性無不良影響。而在膠凝材料相同，砂子不同時，均需增加外加劑，才能勉強(qiáng)達(dá)到施工要求。此外，1號砂子比2號砂子拌制的抹灰石膏砂漿含氣量高，含氣量偏高將會影響抹灰石膏砂漿的后期強(qiáng)度。

　　（2）原因分析

　　影響抹灰石膏砂漿和易性的因素很多，如單位用水量、石膏品種、石膏與外加劑的適應(yīng)性、集料性質(zhì)、石膏的數(shù)量、石膏漿的稠度、砂率，以及環(huán)境條件（如溫度、濕度等）、攪拌工藝等。根據(jù)以往的經(jīng)驗(yàn)認(rèn)為，在配合比一定的抹灰石膏砂漿設(shè)計(jì)中，對抹灰石膏砂漿和易性影響最大的是膠凝材料和外加劑，尤其是近年來外加劑的廣泛使用所引起的膠凝材料石膏適應(yīng)性問題層出不窮。但事實(shí)證明細(xì)集料的性質(zhì)，以及細(xì)集料與外加劑的適應(yīng)性對抹灰石膏砂漿的和易性也有很大的影響，有時能直接決定拌制的抹灰石膏砂漿和易性的好壞。

　　（3）細(xì)集料的性質(zhì)

　　1號砂偏細(xì)，細(xì)度模數(shù)只有2.2，而且級配不良，出現(xiàn)中間級配脫節(jié)的現(xiàn)象。一般來說，細(xì)集料越細(xì)，比表面積越大，需要越多的石膏漿來潤濕，使得抹灰石膏砂漿拌合物的流動性降低。砂的級配不良，以至空隙率和比表面積過大，需要消耗更多的石膏漿才能使抹灰石膏砂漿獲得一定的流動性，對抹灰石膏砂漿的密實(shí)性、強(qiáng)度、耐久性等性能也會有一定影響。

　　砂子中的泥會吸附一定量的外加劑，同等條件下相當(dāng)于減少了外加劑的摻量，使抹灰石膏砂漿達(dá)不到預(yù)期效果。此外，泥的顆粒極細(xì)，會黏附在砂粒表面，影響砂粒與石膏漿體的黏結(jié)，導(dǎo)致新拌抹灰石膏砂漿和易性不佳。而當(dāng)泥以團(tuán)塊存在時，會在抹灰石膏砂漿中形成薄弱部分，對抹灰石膏砂漿的質(zhì)量危害更大。

　　砂子中氯離子含量較高，有可能是將海砂混入河砂中使用。海砂的吸附能力大于河砂，使得新拌抹灰石膏砂漿和易性變差。

　　輕物質(zhì)多為輕質(zhì)多孔結(jié)構(gòu)，可吸附外加劑還會使砂子的蓄水量增大，它的存在降低了抹灰石膏砂漿中外加劑的有效摻量，若黏結(jié)在骨料表面，還會破壞石膏漿包裹集料的粘結(jié)力，起隔層的反作用。

　　（4）控制措施

　　從原因分析中不難看出，細(xì)集料含泥量、氯離子含量，以及輕物質(zhì)含量顯著影響外加劑效用和摻量，究其原因是其對外加劑會有很強(qiáng)的吸附作用，消耗掉了相應(yīng)外加劑用量的效能。因此，如何降低細(xì)集料對抹灰石膏砂漿外加劑的吸附是解決問題的關(guān)鍵所在。

　　文章來源：砂漿與保溫
